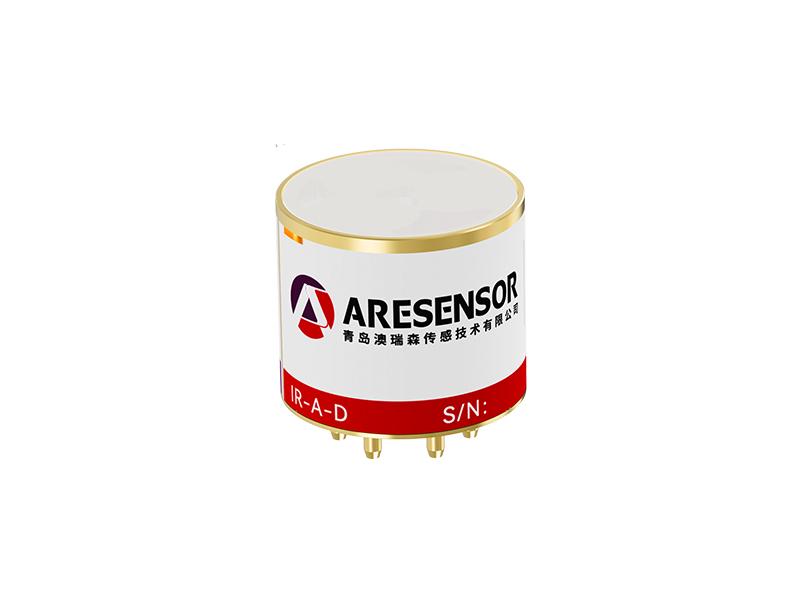

低功耗紅外氣體傳感器 - IR-A-D

IR-A-D系列為我公司自主研發的4系NDIR可燃?xì)怏w傳感器，采用LED窄帶光源以及快速響應光電二極管（PD）方案，利用其快速響應特性實現超低功耗，可用于甲烷等HC類可燃?xì)怏w的檢測，特別適用于電池供電的便攜儀表以及無線信號傳輸型氣體檢測設備,無需間歇工作，實時監測氣體濃度。
結合十余年紅外傳感器設計經驗，已服務全國幾千個油庫，加油站，化工廠等現場，可為客戶提供詳盡的技術支持和應用指導。

產品特點

超低功耗，工業級寬溫設計，多氣體標定，定制化軟件協議

產品參數

檢測原理	非色散紅外吸收（NDIR）
檢測氣體	HC 類烷烴氣體	二氧化碳
檢測量程	甲烷，乙烷，丙烷，異丁烷 0~100%LEL （爆炸濃度參照GB 50493 附錄 A）*3 （默認甲烷和異丁烷雙氣體標定）	0~10000ppm 0~20000ppm 0~50000ppm 0~20%VOL，0~100%VOL
測量誤差	±3%LEL*1	±3 % FS or±5%示值（較?。?/td>
工作電壓	3.0V~5.0V*1(推薦 3.6V ）
平均功率	<1.2mW （平均功耗 3.3V360uA）*1	<2mW （平均功耗3.3V590uA）*1
工作溫度	-40℃~70℃
工作濕度	0~95%RH (無凝露)
預熱時間	30s
響應時間	T90＜20s*2
通信接口	UART，1Hz（最大）
光學鏡面	鍍金薄膜
預期壽命	>8 years（純凈空氣）
防護等級	IP 54
防爆標志	Ex ia lIC T4 Ga
本安參數	UI=5V li=400mA Ci=38uF li=0mH Pi=0.5W

*1 以上數據在常溫 25℃，工作模式”MODE 0”下測得。

*2 該響應時間在配置疏水膜，CH4 氣體流速 500mL/min,使用標定氣室條件下測得。

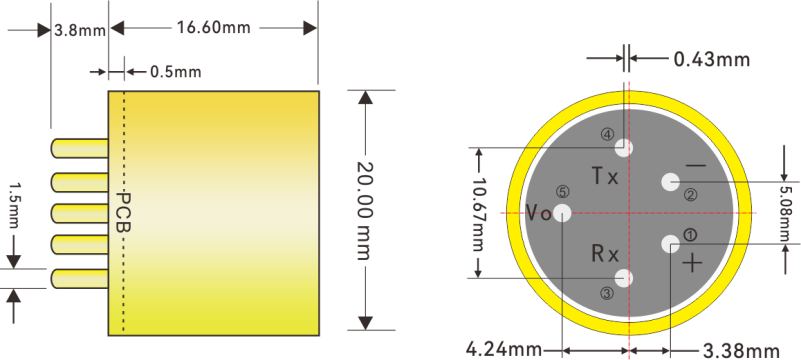

機械尺寸

低功耗紅外氣體傳感器

IR-A-D傳感器封裝

（1.5mm插針兼容常規紅外傳感器）
